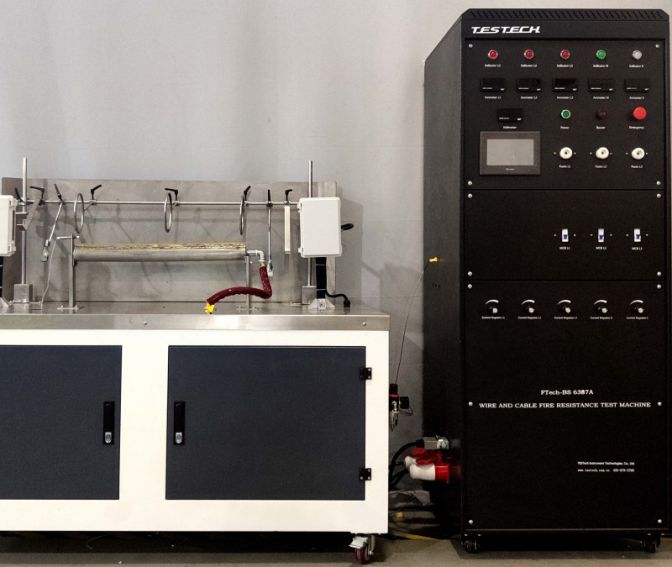

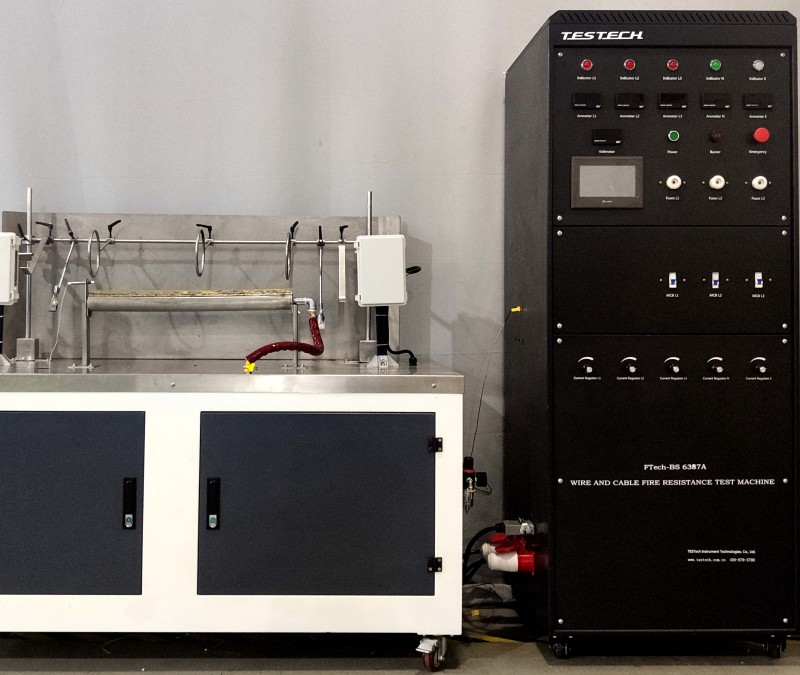

电线电缆耐火试验装置 GB/T 19216, IEC 60331

产品介绍

依据BS 6387最新标准及IEC60331-11设计，用于测试电线电缆在一定的火源和时间下能持续在指定状态下运行的能力。重要部件采用不锈钢制造，耐烟、气腐蚀。控制系统自动化程度高，具有自动点火，温度和时间数字显示，观察记录方便，使用稳定可靠。试验火焰的气源采用丙烷气体或石油液化气。该试验装置用于以下测量条件：当火焰温度达到至少750℃，测试暴露于火焰中电缆的电路完整性。

产品型号：TTech-BS 6387-1

符合标准

BS 6387：2013Test method for resistance to fire of cables required to maintain circuit integrity under fire conditions

结构特点：

1、 不锈钢框架结构；美观、耐腐蚀；

2、 所有工装夹具均由不锈钢制成；

3、 燃烧器为带有文丘里混合器的带型丙烷气体喷灯，喷嘴长500mm,宽15mm，配有Venturi文丘里混合器；

4、 燃烧孔3排交错排列，燃烧器前端宽度：15mm，孔直径：1.32mm，孔中心距：3.2mm；

5、 喷嘴板的两面各设置一排引导孔，保持火焰燃烧；

6、 试样架一端安装有一个夹子固定试样，另一端方便热量沿试样纵向传递；

7、 电缆试样由两个金属环支撑，中间长度大约300mm；

8、 试样支撑金属圆环内径为150mm，环截面直径为10±2mm；

9、 燃烧器喷灯的位置距燃烧箱底不少于200mm，并且距离箱壁不少于300mm；

  10、燃烧器喷灯横轴距线缆试样下端为70±10mm，喷灯纵轴距线缆垂直轴大约45mm；

  11、耐火装置一套；

  12、喷灯定位装置一套；

  13、试样安装装置一套；

  14、智能双测温装置一套。

燃烧系统：

1、 空气流量计及进口燃气流量计各一个；

2、 进口压力调节阀及压力表两套分别控制空气及燃气压力；

3、 进口流量针阀精确控制气体流量：空气流量(80士5) L/min; 丙烷流量（5士0.25) L/min；

4、 带状喷灯自动点火，自动控制燃气开断；

5、 配备智能测温装置（K型热电偶），双测温系统。两个直径1.5mm热电偶（A，B）水平安装在距燃烧器中心线45mm远的左右两边，检查火焰温度在750+50℃内。

控制系统：

1、 独立标准电气控制平台；

2、 具有智能检测功能，当试样在试验过程出现短路时，自动报警及关掉火源；

3、 试样电路中熔断器电流2A；

4、 样品施加电源AV 100V~1000V 可调；

5、 供火时间可自由设定，标准推荐时间为90min；

设备参数：

1、 电压：AC 380V 3-phase, 50/60Hz, 30A；

2、 输入电压0~1000V；可调节；

3、 试样熔断击穿电流：2A；

4、 最大功率：5000VA；

5、 计时器：0~999min；

6、 空气流量(100士5) L/min; 丙烷流量（10士0.25) L/min；可调；

7、 火焰温度0~1100℃可调；

8、 试验负载电流：0.25A，可调节；

基本信息：

1、 尺寸：1,600(W)×850(D)×1,650(H)mm；

2、 控制台尺寸：600(W)×750(D)×1,200(H)mm；

3、 电源：AC 380V 3-phase, 50/60Hz, 30A；

4、 重量：100kg。

选配装置：

1、27m³燃烧室；

2、排烟罩；

3、冲击试验装置。
